Das Fräsen ist das wohl wichtigste Fertigungsverfahren in unserem Hause. Hier kommen verschiedene Maschinen zum Einsatz.

„Unsere Universal-Fräsmaschinen sind in der Lage große Volumen schnell zu zerspanen, Bohrungen und Gewinde einzubringen aber auch Freiformflächen mit hoher Oberflächengüte zu erzeugen.“

Durch die Verwendung eines speziellen Spannsystems und der 5-achsigen Bewegungsmöglichkeit des Werkstücks können wir sehr konturnahe und damit effiziente Temperiermöglichkeiten realisieren. Dies gewährleistet eine hohe Prozesssicherheit bei kurzen Zykluszeiten des Werkzeugs im Serieneinsatz.

Fräsen 1
Fräsen 2
Fräsen/HSC-Fräsenxyz
Bearbeitungsraum (Verfahrwege)1600810630
Werkstückgröße (max.)1750800

Senkerodieren

Senkerodieren

Das Erodieren mit Grafitelektroden ist ein sehr prozesssicheres Fertigungsverfahren. Selbst tiefe Konturen in harten Werkstücken lassen sich sicher detailgetreu abbilden.

Selbstverständlich erstellen wir für Sie auch dekorative Oberflächen nach VDI 3400. Die dafür erforderlichen Elektroden werden auf unseren Grafit-Fräsmaschinen gefertigt.

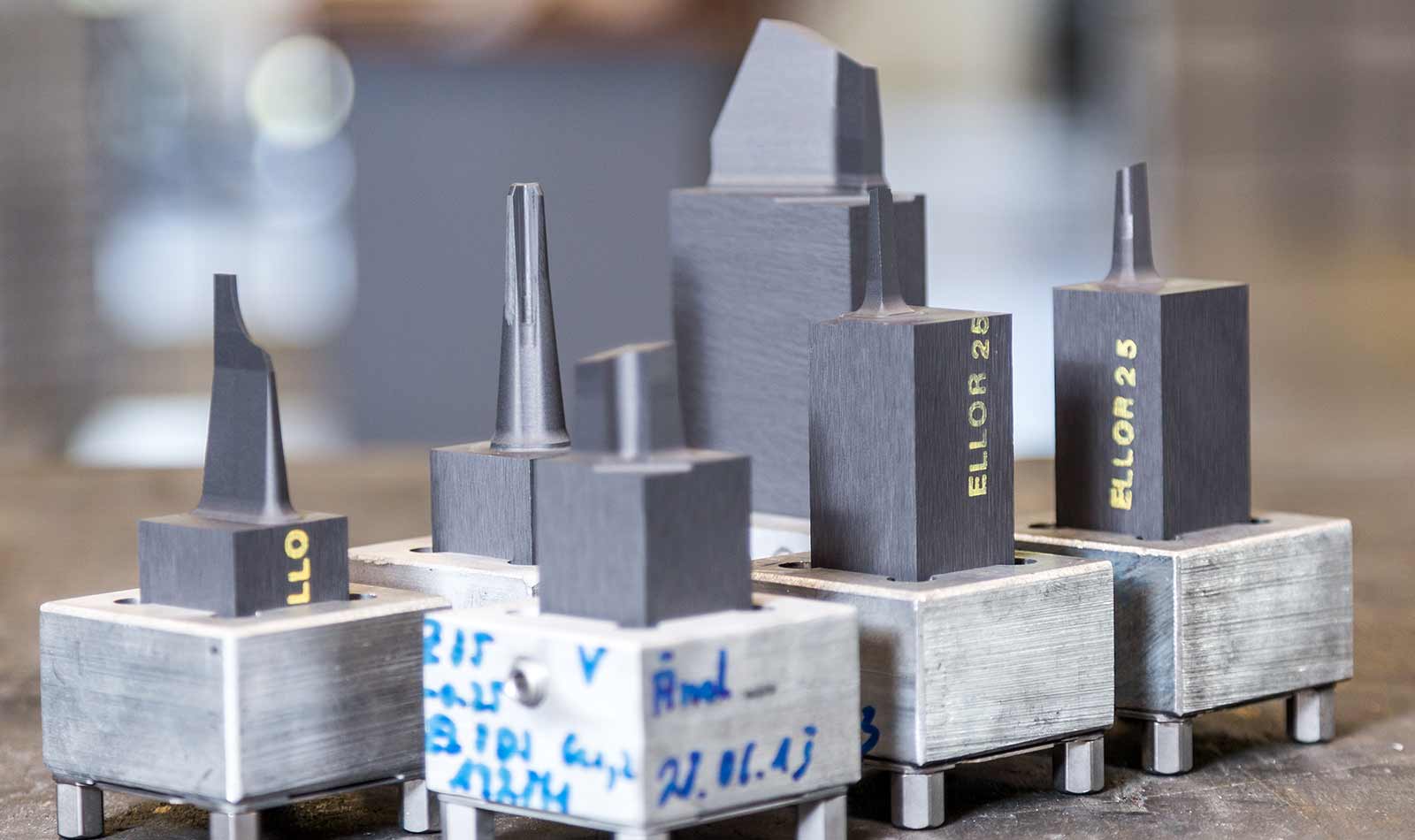

Neben Grafit verwenden wir auch Kupfer als Material für Elektroden. Werden sehr scharfkantige Konturen gefordert und werden höchste Ansprüche an die Oberflächengüte gestellt, ist das Erodieren mit Kupferelektroden die richtige Wahl.

Eine besondere Leistung unseres Hauses ist das Glanzerodieren. Hierbei werden neben den grundsätzlichen Vorteilen des Senkerodierens durch den Einsatz spezieller Maschinen und Prozesstechniken hohe Oberflächenqualitäten (bis Ra = 0,4) erzielt.

Senkerodieren 1
Senkerodieren 2
Senkerodierenxyz
Bearbeitungsraum (Verfahrwege)800500450
Werkstückgröße (max.)15001000

Drahterodieren

Drahterodieren

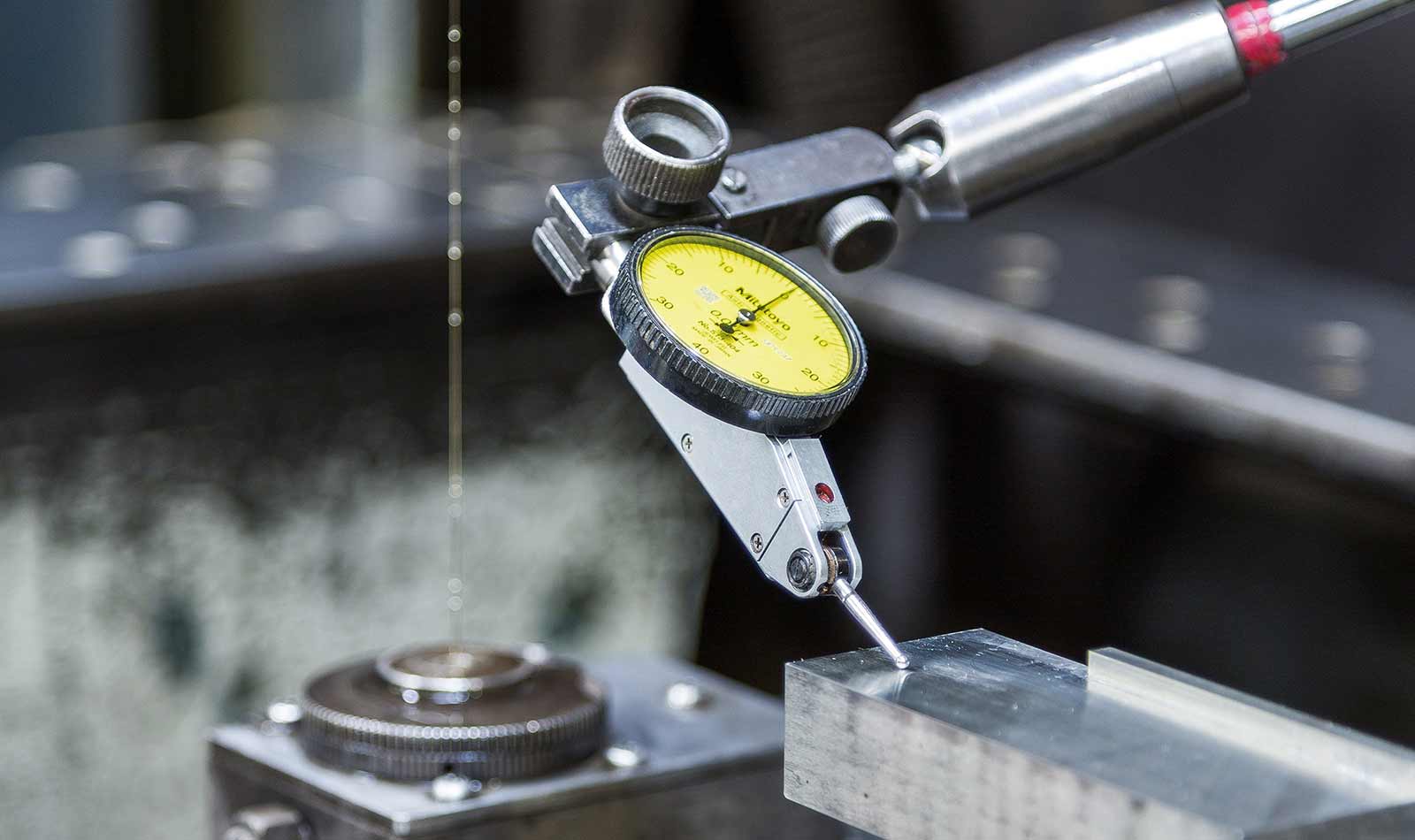

Das Drahterodieren oder Drahtschneiden bietet die Möglichkeit, selbst in sehr harte Werkstoffe beliebig geformte Bohrungen und Durchbrüche einzubringen.

Anwendung findet diese Technologie beispielsweise bei der Anfertigung von Blockauswerfern, die die Konturen des Artikels aufnehmen.

Aber auch komplexe Geometrien von Führungselementen lassen sich mittels Drahterosion zuverlässig und präzise herstellen.

Prismenförmige Optiken, wie sie bei Lichtleitern häufig zum Einsatz kommen, können per Drahtschnitt ebenfalls sehr scharfkantig (R 0,05) und kostengünstig hergestellt werden.

Drahterodieren 1
Drahterodieren 2
Drahterodierenxyz
Bearbeitungsraum (Verfahrwege)800500420
Werkstückgröße (max.)15001000

Visual Tieflochbohren

Tieflochbohren

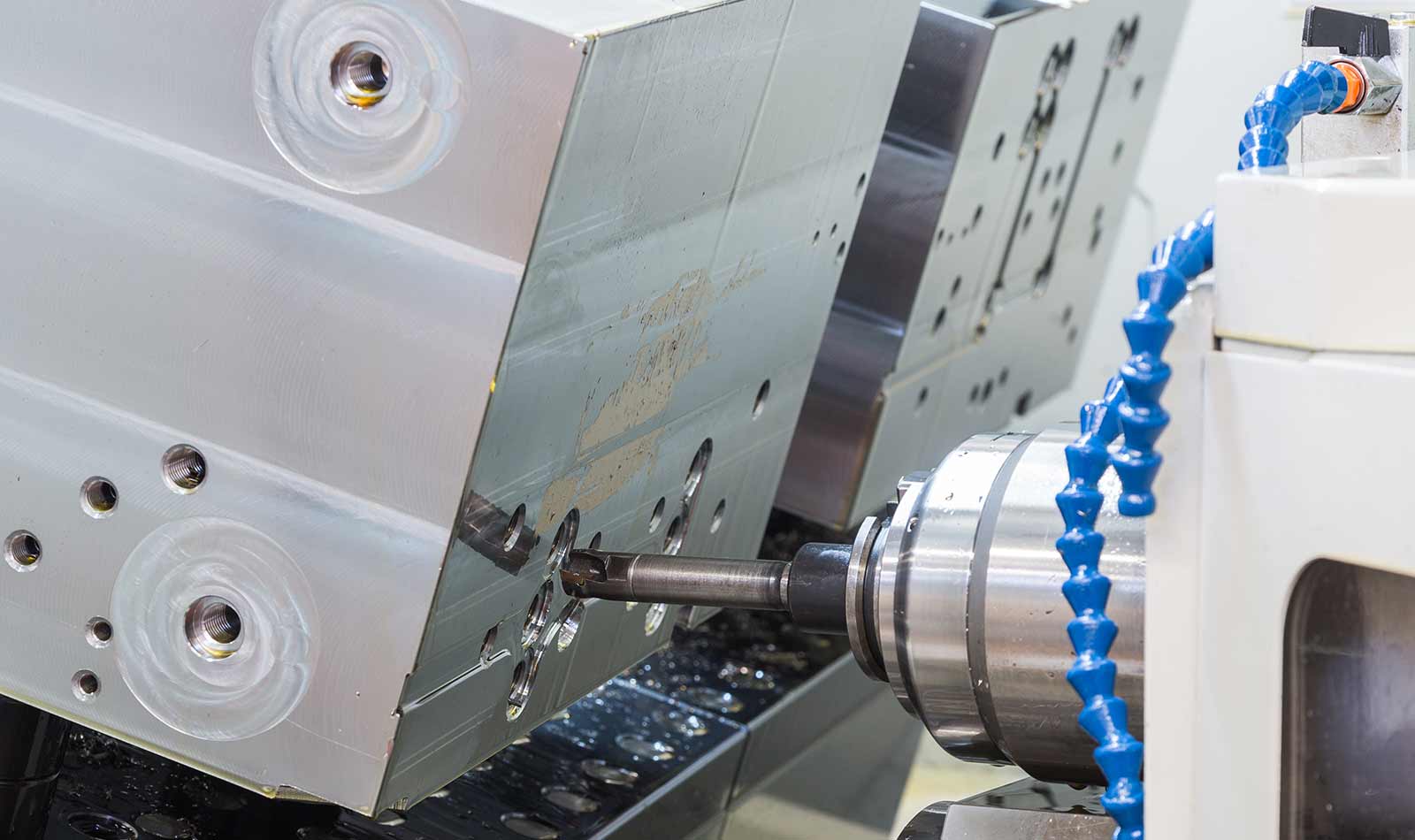

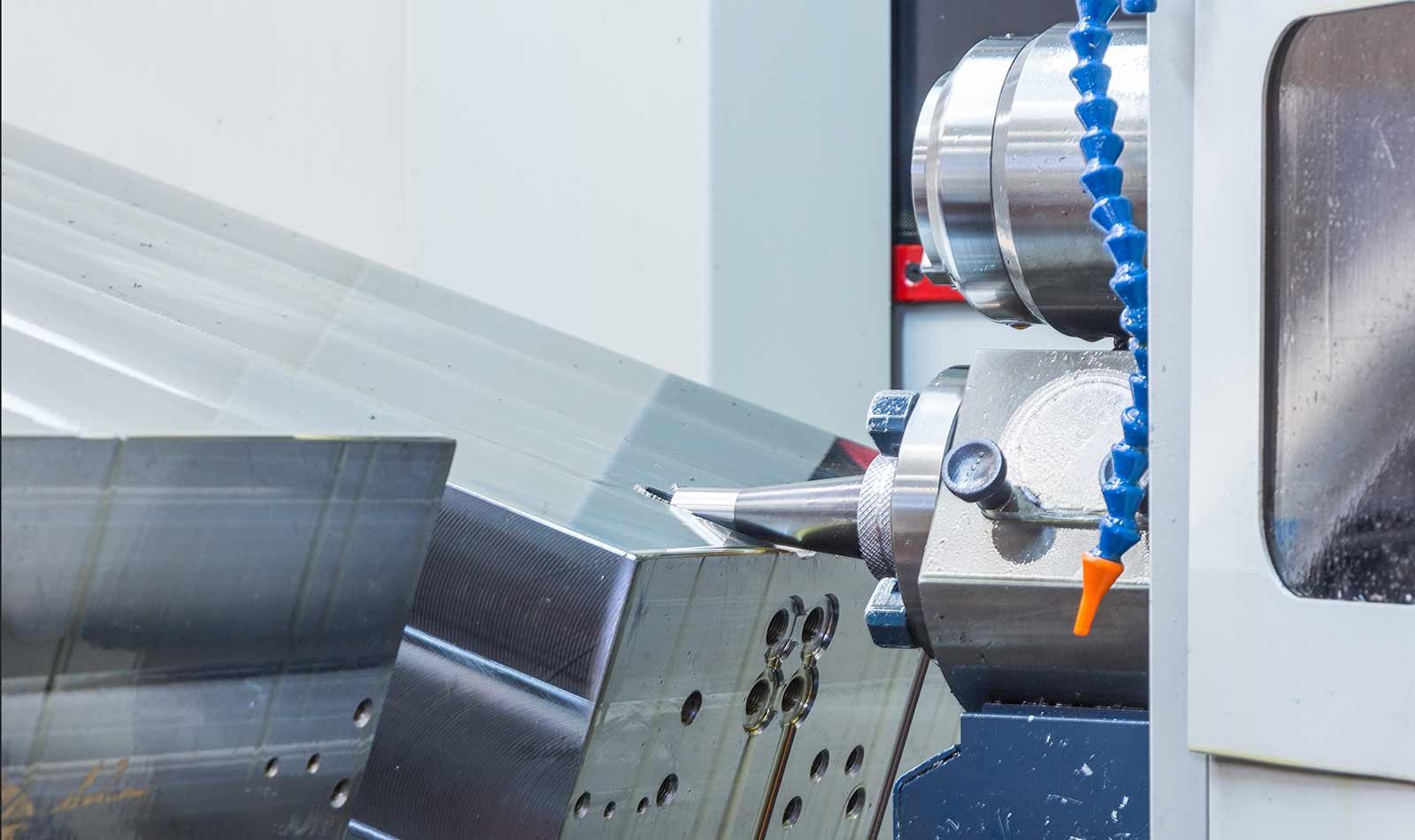

Mit unserem Tieflochbohr- und Fräszentrum sind wir in der Lage schnell und präzise Bohrungen zu erstellen.

Neben einer allseitigen Fräsbearbeitung können wir dabei die Kühlkreisläufe eines Werkzeugs bis zu 1000 mm in einem Zug erstellen.

Durch die Verwendung eines speziellen Spannsystems und der 5-achsigen Bewegungsmöglichkeit des Werkstücks können wir sehr konturnahe und damit effiziente Temperiermöglichkeiten realisieren. Dies gewährleistet eine hohe Prozesssicherheit bei kurzen Zykluszeiten des Werkzeugs im Serieneinsatz.

Tieflochbohren 1
Tieflochbohren 2
Tieflochbohrenxyz
Bearbeitungsraum (Verfahrwege)1000 850500
(B = 360°)(A=+/-22,5°)(V=1000)
Werkstückgröße (max.)12001200

Konstruktion (CAD/CAM)

Konstruktion (CAD/CAM)

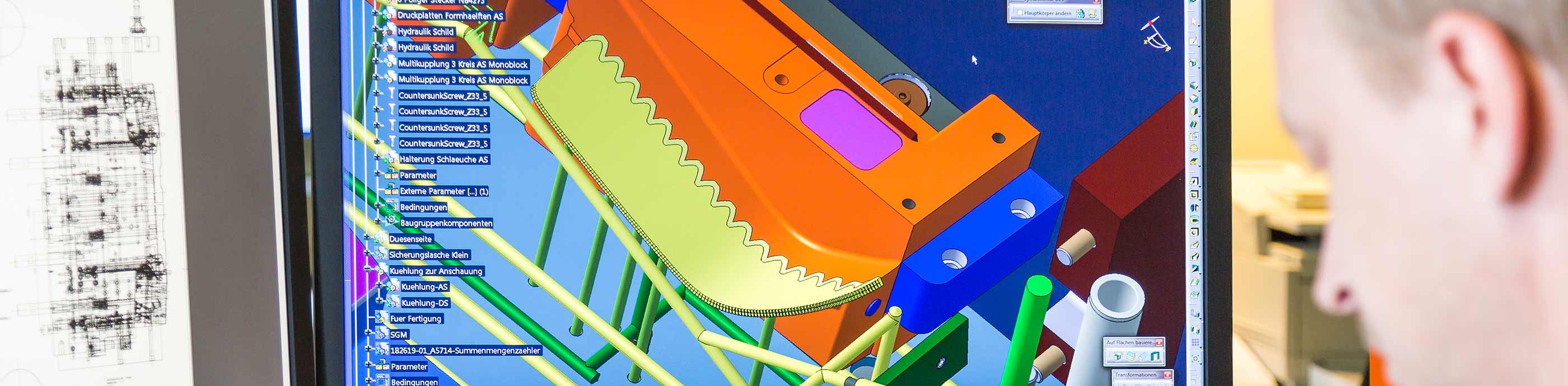

Die Werkzeugkonstruktion (CAD) erfolgt auf Basis von CATIA V5, anhand Ihrer Bauteildaten unter Berücksichtigung der prozesstechnischen Rahmenbedingungen.

Hierbei achten wir auf fertigungsfreundliche Lösungen und setzen nach Möglichkeit bewährte Konstruktionsstandards ein.

Erst nach Prüfung und Freigabe unseres Werkzeugkonzepts werden die Konstruktionsdaten an die Programmierung (CAM) weitergegeben.

Unsere Programmierer und Fertigungsplaner legen die einzelnen Bearbeitungsschritte unter Beachtung höchster Qualitäts- und Kostenansprüchen fest. Hier wird entschieden, in welcher Reihenfolge die anzufertigenden Bauteile die verschiedenen Fertigungsprozesse Bohren, Fräsen, Senk- und Drahterodieren durchlaufen.

Oberflächen

Oberflächen

Hochdekorative Oberflächen wie Polituren oder homogene Flächen mit Erodierstruktur können wir Ihnen ebenfalls
anbieten.

Die Herstellung von Hochglanzpolituren ist eine Spezialität unseres Hauses. Für die Herstellung von Ätz-, Narb- und Laserstrukturen haben wir zuverlässige Kooperationspartner.

Qualifizierung

Qualifizierung

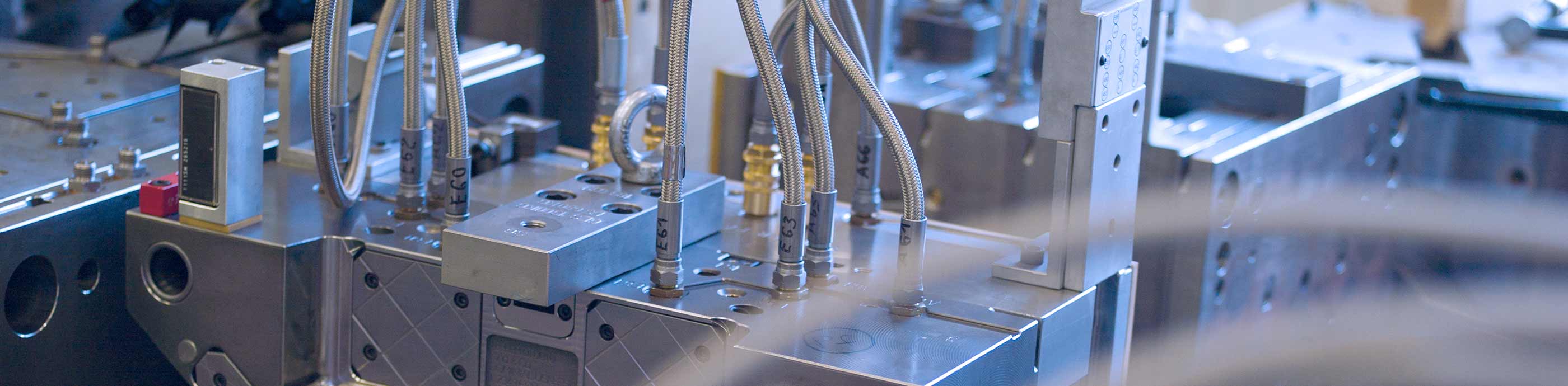

Wir begleiten Sie bei der Optimierung der Werkzeuge bis zur Serienreife. Werkzeugerprobungen und Bemusterungen organisieren wir für Sie.

Eine professionelle Dokumentation ist für uns selbstverständlich. Auf Wunsch unterstützen wir Sie bei der Werkzeugqualifizierung auch an Ihrem Standort!

3D measurement

Measurement

The exact dimensional accuracy of our products is a very important quality feature.

We use our 3D measurement machine to measure tools and parts to verify this accuracy. We prepare a measurement report according to your wishes.
